嵌入式智能额温枪(半成品展示)

肝了几个星期,淦完了,啧啧啧。

君落羽

废话不多说,直接上图,以及相关介绍。(PPT做完了,都是复制粘贴)

硬件部分

硬件部分主要由STM32F103C8T6核心板,RFID射频卡感应模块,OLED12864显示模块,ESP-01S模块,MLX90614红外测温传感器模块等模块组成。

通过对STM32芯片进行程序编写,完成温度测量,屏幕显示,温度数据及射频卡的数据上传等功能。

第一版实物
第二版以及3D打印外壳制作中

软件部分

第一部分为EMQ服务的搭建,使之作为MQTT消息服务器,接入相关设备。

EMQ X Broker 是基于高并发的 Erlang/OTP 语言平台开发,支持百万级连接和分布式集群架构,发布订阅模式的开源 MQTT 消息服务器。

emq x后台

第二部分为NODE-RED服务的搭建与设计,实现EMQ和MySQL的连接,完成数据转发与入库,并加入UI显示,实现数据显示、数据添加、数据查询。

Node-RED 是构建物联网(IOT, Internet of Things)应用程序的一个强大工具,其重点是简化代码块的“连接”以执行任务。

前端UI,由NODE-RED搭建

它使用可视化编程方法,允许开发人员将预定义的代码块(称为“节点”,Node)连接起来执行任务。

实现逻辑

第三部分为MySQL数据库的搭建,完成姓名-卡号、卡号-温度数据-上传时间两张表的设计。

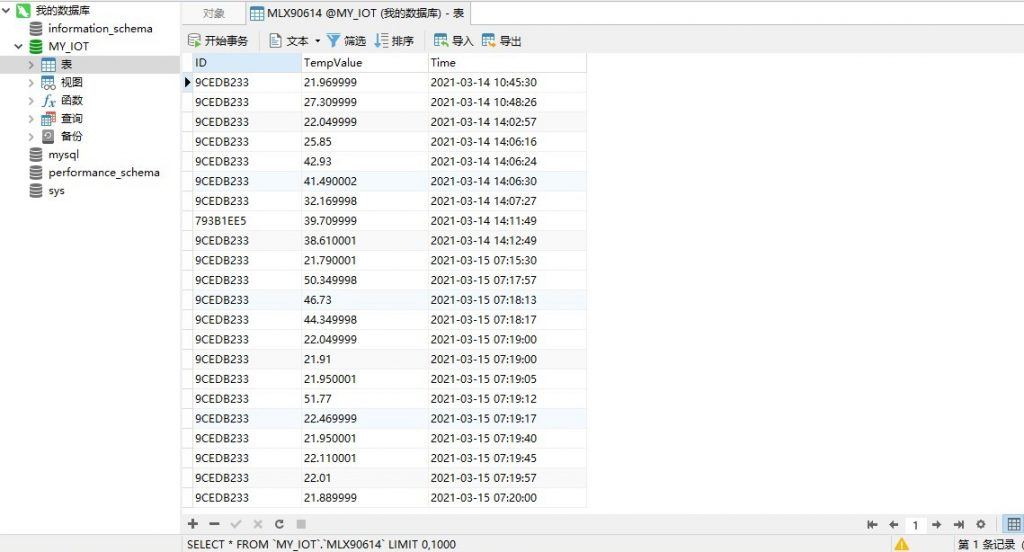

使用Navicat Premium查看下的数据库

第四部分为可选设计,安卓APP的开发。

正在开发中……敬请期待……
